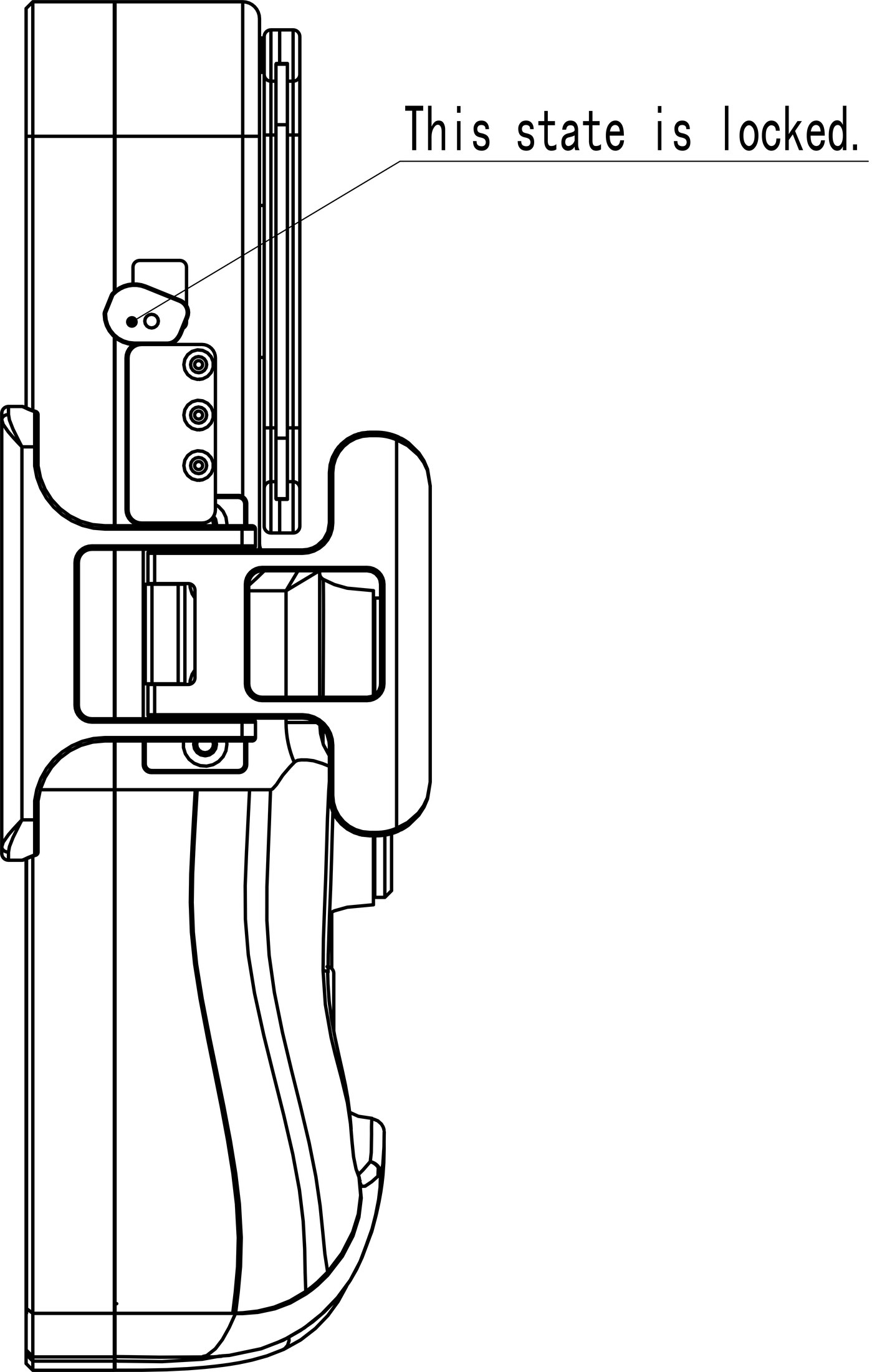

锁定状态下水前应确认锁扣处于锁定位置。
01 产品概述
EDVK M 系列采用可拆卸电池仓和 USB Type-C 充电接口设计，配有灯光控制、防丢绳扣、安全锁止结构和镜窗组件，适用于水下手机防护、辅助照明和水下拍摄。
每次使用前，请确认电池、电池仓、充电口防尘塞、手机壳内部和密封相关部位状态正常；使用后应及时清洁并彻底干燥。
普通型号M31 / M32 / M33 / M34 适合水下手机防护、触屏拍摄和补光使用。
D 系列型号M32-D / M34-D 在标准功能基础上增加潜水电脑功能，支持水深、水温、NDL、报警和曲线记录。
02 产品结构与部件名称

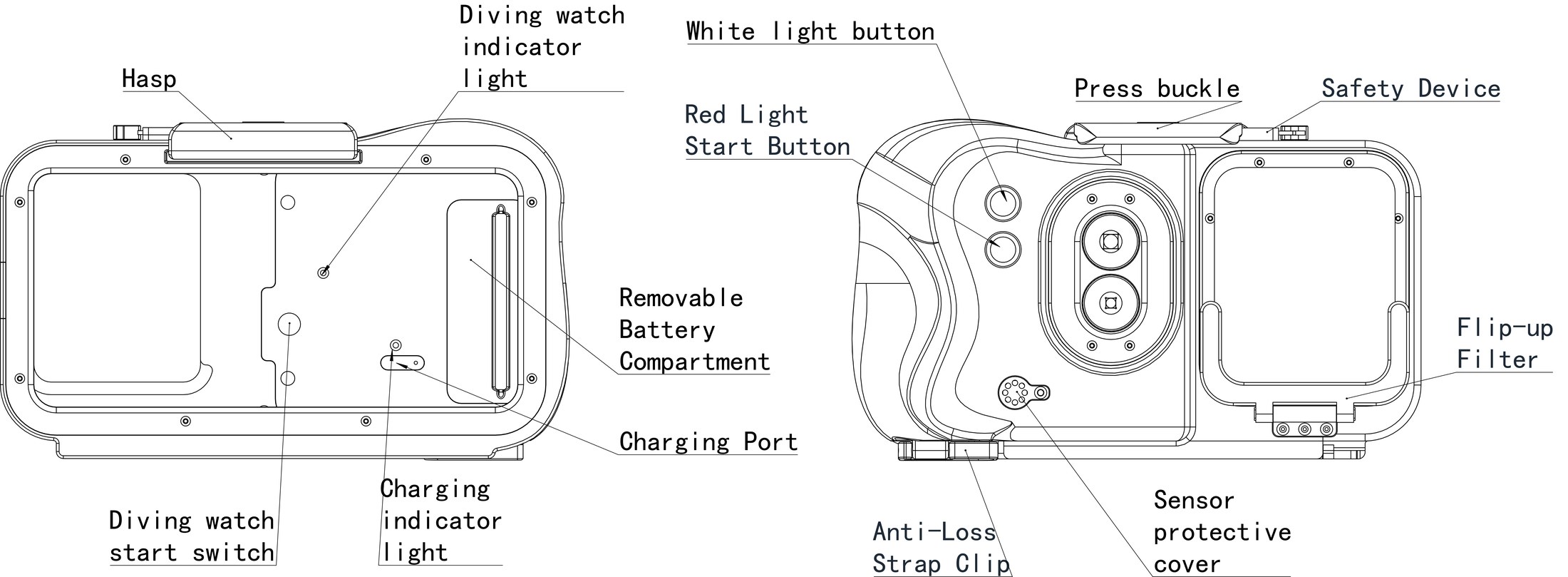

| 部件 | 说明 |
|---|---|
| 可拆卸电池仓 | 用于安装或更换标准 18650 锂电池。 |
| Type-C 充电接口 | 用于直接充电，充电结束后必须盖紧防尘塞。 |
| 白光 / 红光启动按钮 | 用于开启、关闭或切换对应灯光，具体灯光配置以型号为准。 |
| 安全装置与压扣 | 用于辅助锁定手机壳，使用前应确认扣合到位。 |
| 防丢绳扣 | 用于连接防丢绳，也可辅助取出电池仓。 |
| 翻盖滤镜 / 镜窗组件 | 用于滤镜切换或镜头防护，使用前确认开合顺畅。 |
03 开壳与手机安装

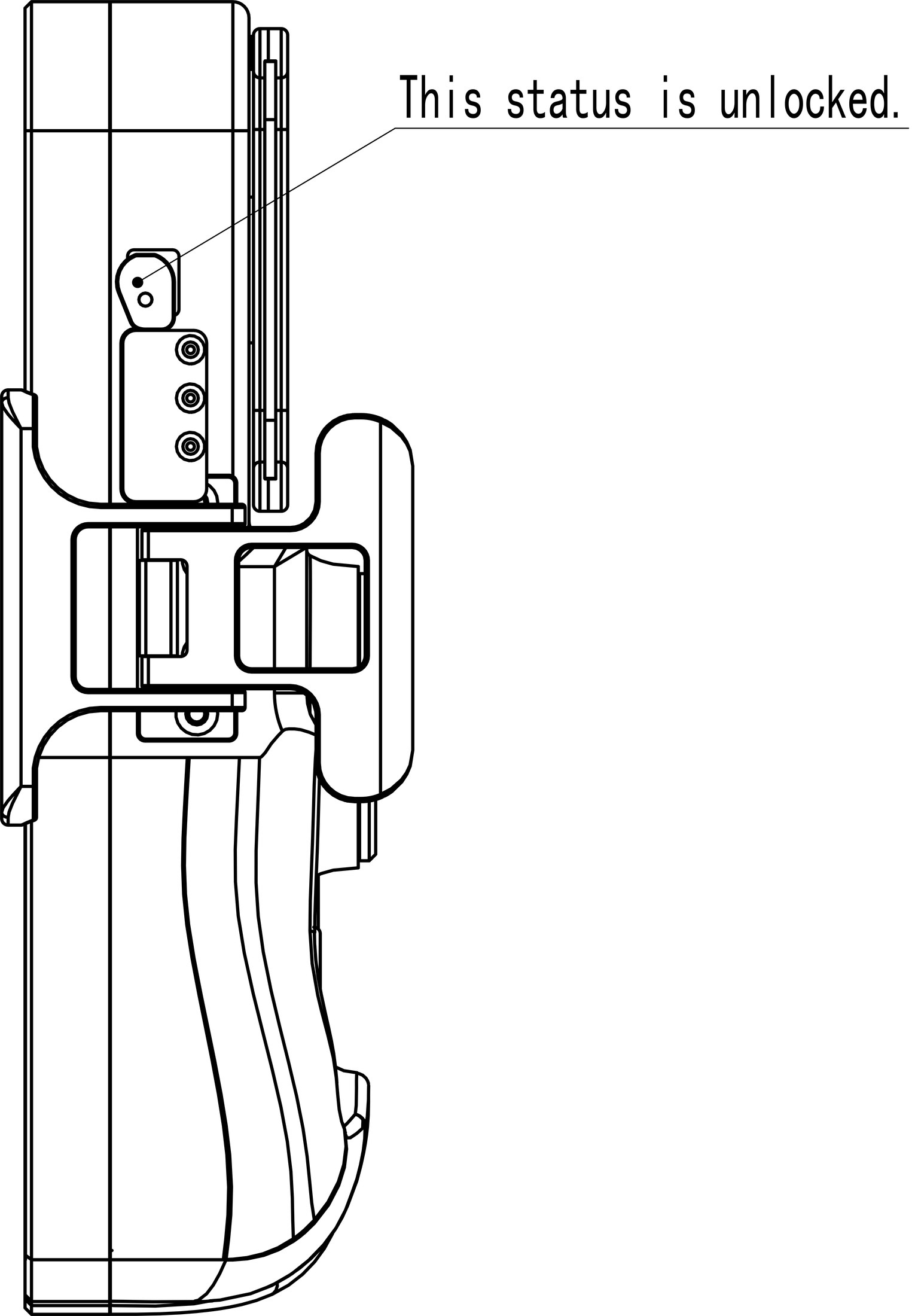

解锁状态打开前先按图示方向旋开安全装置。
- 打开安全装置，将锁止旋钮或按钮按图示方向旋开。
- 向上拉动压扣，待搭扣脱离锁定位置后打开手机壳。
- 确认手机壳内部完全干燥，无水珠、砂粒或其他异物。
- 擦净手机表面，将手机放入适配手机托，再将手机托嵌入手机壳。
- 将搭扣嵌入卡槽，沿锁定方向压紧，确认听到或感到扣合到位。

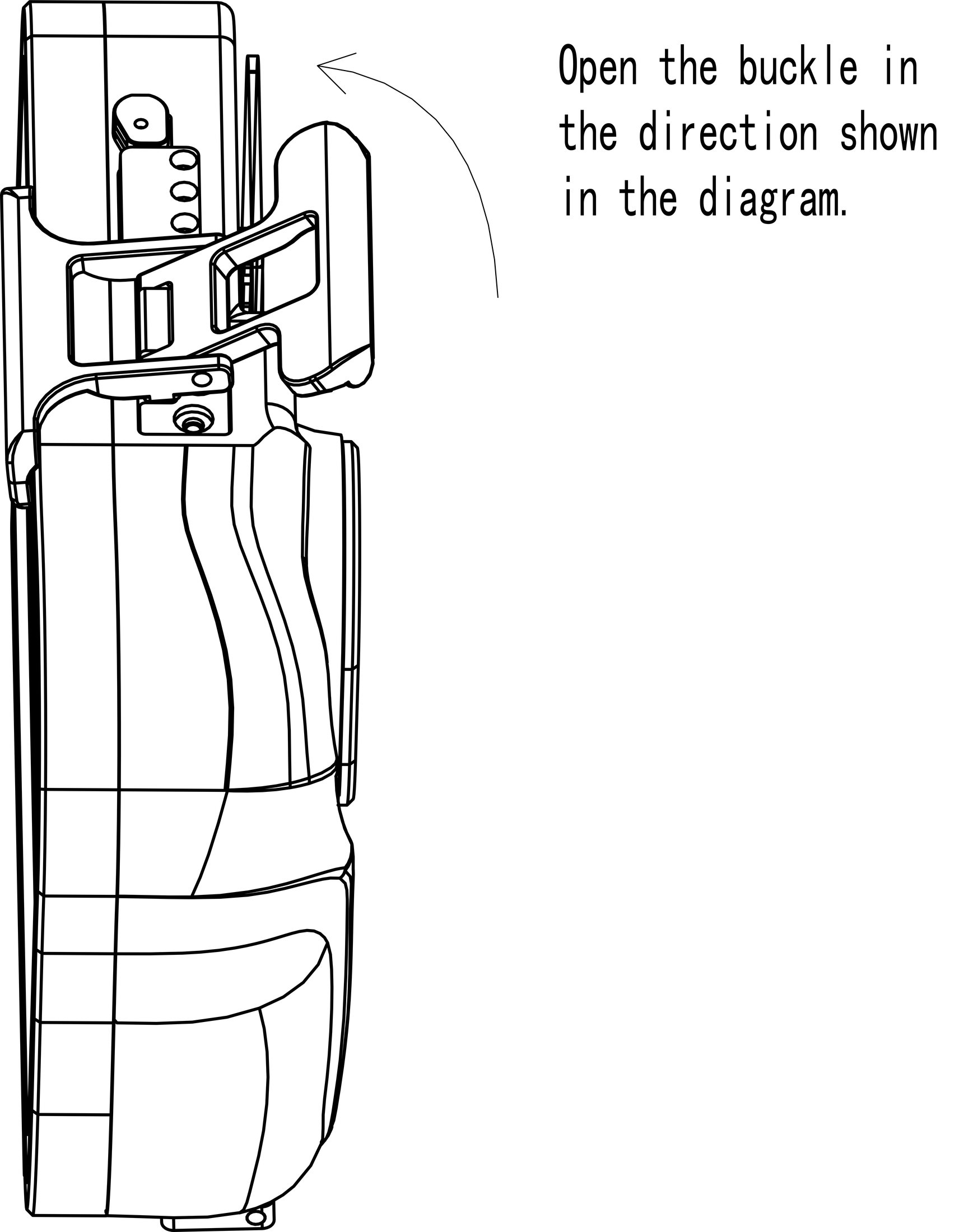

打开搭扣按图示方向打开搭扣，避免硬掰。

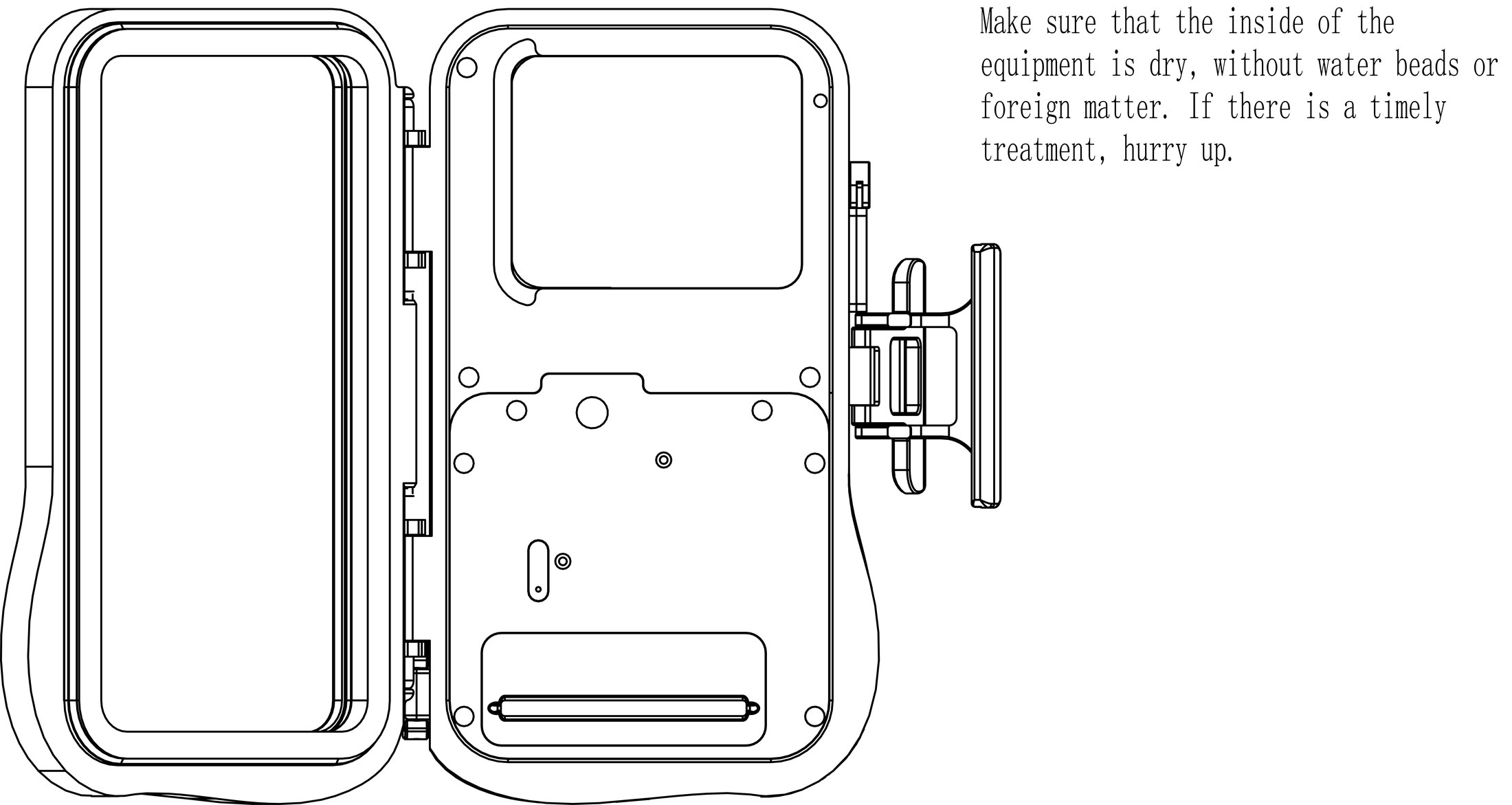

检查壳内确认内部干燥、无水珠、无异物。

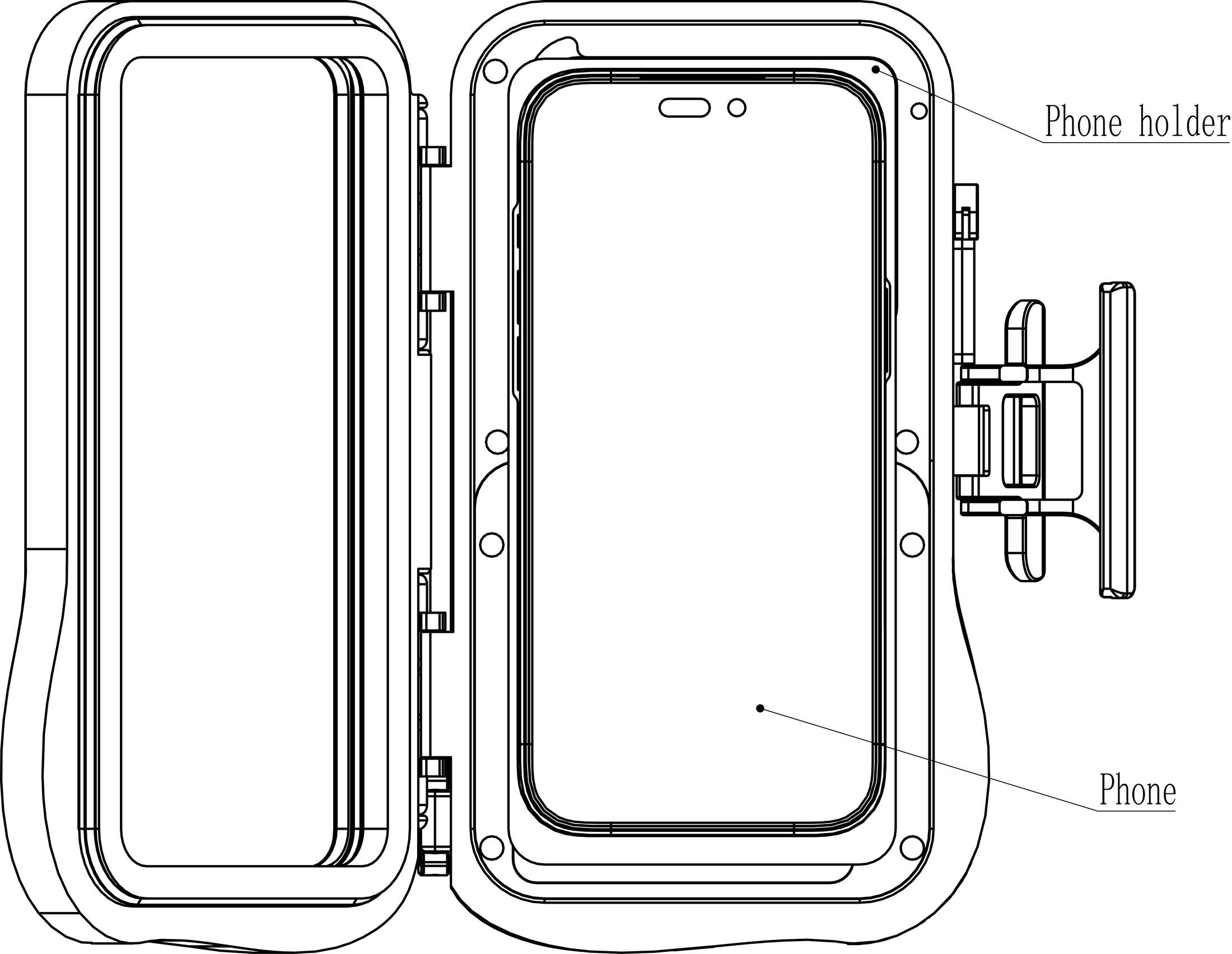

放入手机托手机先固定在内托，再嵌入壳体。

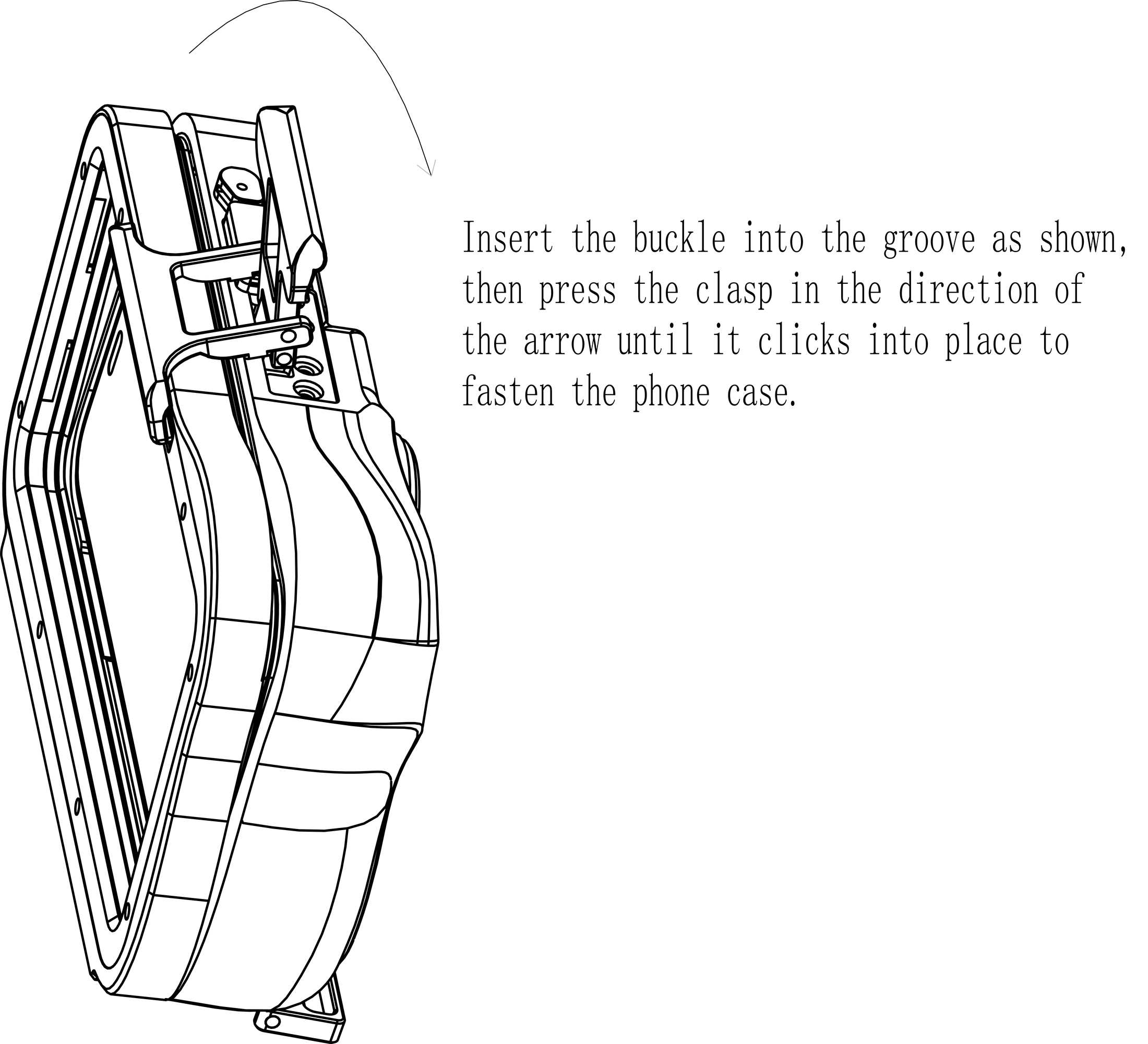

扣合锁紧将搭扣嵌入卡槽并压紧到位。

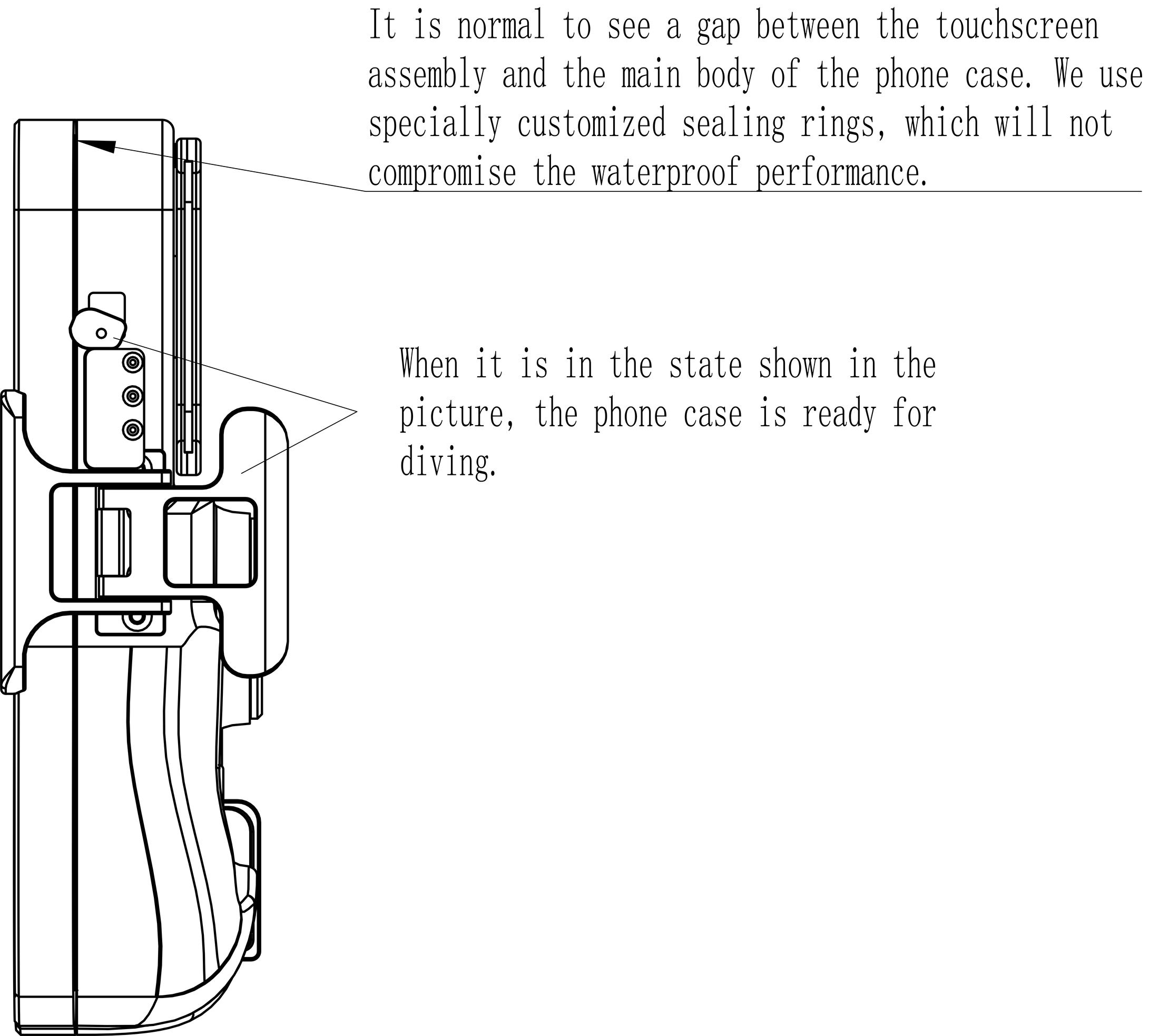

准备完成达到图示锁定状态后，手机壳才可准备下水。
折叠屏手机用户需要特别确认手机本体、折叠结构和尺寸是否适合下潜使用，并确认手机能承受对应深度环境。
04 包装清单与使用前检查
| 项目 | 数量 | 说明 |
|---|---|---|
| 主机 | 1 件 | 以实际下单型号为准。 |
| 适配手机托 | 1 件 | 用于固定手机，随盒提供一个。 |
| 防丢绳 / 挂绳 | 1 件 | 连接防丢绳扣，减少水下脱手风险。 |
| 说明资料 | 1 份 | 请妥善保存或阅读本在线手册。 |
手持浮力臂和旅行包为另购配件，不属于标准随盒赠品。
使用前检查
- 确认电池外观无破损、鼓包、漏液或明显变形。
- 确认电池仓正负极标识清晰，电池安装方向正确。
- 确认充电口干燥清洁，防尘塞无破损且可完全盖紧。
- 确认手机壳内部干燥、无水珠、无异物。
05 电池安装与更换
- 拉动系绳或按产品结构取出电池仓，避免用力过猛。
- 使用一枚标准 18650 锂电池，按电池仓内正负极标识正确放入。
- 确认电池两端与触点接触良好，无松动、反装或异物阻挡。
- 将电池仓盖沿相反方向推回，直至完全卡紧闭合。
电池极性错误可能导致产品无法工作或造成设备损坏。请勿使用破损、变形、漏液或来源不明的电池。
06 充电说明
| 步骤 | 操作 | 说明 |
|---|---|---|

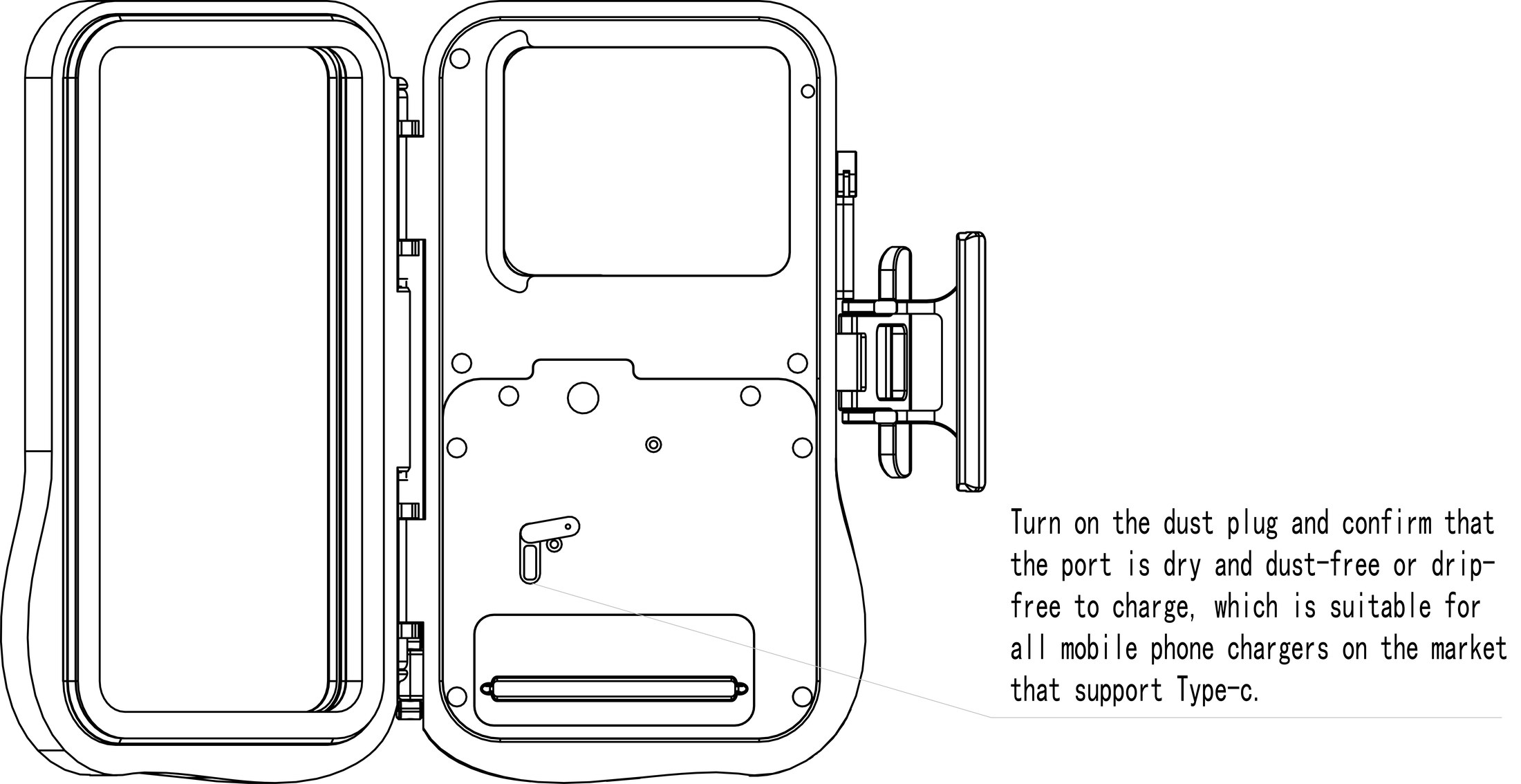

| 1 | 打开防尘塞 | 确认 USB Type-C 端口干燥、无灰尘或水汽。 |
| 2 | 连接充电器 | 使用标准 5V/1A Type-C 充电器，手机充电器也可使用。 |
| 3 | 观察指示灯 | 充电时指示灯亮起，充满后灯色由红色变成蓝色。 |
| 4 | 完成后密封 | 拔下线缆，并盖紧防尘塞，防止灰尘或水汽进入。 |
07 灯光操作
| 功能 | 操作 | 说明 |
|---|---|---|
| 白光 | 轻按白光启动按钮或对应功能按钮 | 开启或关闭白光；如型号支持档位切换，以实物逻辑为准。 |
| 红光 | 轻按红光启动按钮或对应功能按钮 | M31 / M32 / M32-D 为红白双灯；其他型号以实际配置为准。 |
| 关闭 | 再次轻按对应按钮 | 确认灯光熄灭后再收纳或维护。 |
严禁在陆地环境下长时间点亮。灯具工作时会产生高温，尤其高亮模式下长时间持续使用可能导致灯珠永久性损坏，此类情况不属于保修范围。
08 手机安装与使用注意事项
- 放入手机前，确认手机壳内部完全干燥、无水珠、无砂粒或其他异物。
- 使用过程中，应确保手机壳内部持续保持干燥。
- 如取出手机时有水滴进入内部，应立即擦干。
- 翻盖滤镜使用前应确认开合顺畅，避免强行掰动造成结构损坏。
- 如发现密封异常、明显进水、按键卡滞或灯光异常，应立即停止使用并检查。
09 安全警告
| 类别 | 要求 |
|---|---|
| 儿童安全 | 请将设备及所有配件放在儿童接触不到的地方。 |
| 拆卸维修 | 设备出现故障时，请勿自行拆卸或维修。 |
| 使用前阅读 | 使用前请阅读说明书，避免因不当使用造成损坏。 |
| 电池处理 | 请根据当地法律法规回收或处理旧电池、损坏电池。 |
| 充电安全 | 保持充电口清洁，请勿在高温、潮湿环境中充电，也不要长时间无人看管充电。 |
| 异常情况 | 如出现异味、冒烟、异常发热、进水或结构损坏，应立即停止使用。 |
10 清洁、维护与存放
- 使用完成后先取出手机，并擦干密封圈周边可能残留的水滴。
- 用清水冲洗产品表面，去除盐分、砂粒或污物。
- 在拆卸和放回携带箱前，处理掉所有可见水残留。
- 置于通风阴凉处自然阴干，避免高温暴晒、烘烤或靠近热源。
- 确认产品和配件完全干燥后，再放入携带箱或收纳盒。
长期不使用时，建议取出电池单独存放，并定期检查电池状态和充电口清洁情况。
11 常见问题与故障排查
| 问题 | 可能原因 | 处理方法 |
|---|---|---|
| 灯光无法开启 | 电池电量不足、反装、电池仓未闭合或触点接触不良。 | 重新按极性安装电池，确认电池仓卡紧；必要时充电或更换电池。 |
| 无法充电 | 充电器规格不匹配、线缆异常、充电口有灰尘或水汽。 | 使用 5V/1A 充电器和正常线缆，确认端口干燥清洁后重试。 |
| 灯体异常发热 | 在陆地或高亮状态下长时间点亮。 | 立即关闭灯光，待产品冷却后检查；避免长时间持续点亮。 |
| 壳内有水珠 | 放入手机前内部未擦干，或取出手机时水滴进入。 | 立即取出手机并擦干内部，确认完全干燥后再使用。 |
| 滤镜或按键不顺畅 | 结构处有砂粒、盐分或异物。 | 用清水冲洗表面并晾干；如仍异常，请联系售后。 |
12 D 系列潜水电脑功能
仅 M32-D / M34-D 适用。 潜水电脑表提供辅助信息，不能替代潜水培训、潜水计划、同伴制度和备用仪表。设备不会自动分析气瓶，气体比例必须由潜水员在下水前手动设置并确认。
实时仪表显示当前深度、最大深度、水温、潜水时间、上升速率、PPO2、NDL / TTS。
气体设置支持 AIR 21%、EAN32、EAN36、EAN40 和 FO2 18%-40% 自定义。
潜水计算采用 Buhlmann ZH-L16C 氮气追踪，GF 30/85，显示 NDL、减压上限和停留信息。
报警提示支持深度超限、上升过快、停留违规、PPO2 超限和传感器故障提示。
主屏深度 / 温度 / NDL / 潜水时间
减压停留提示 / 组织负荷
气体AIR / EAN32 / EAN36 / EAN40
曲线深度曲线 / 导出图片
13 手机连接与仪表使用

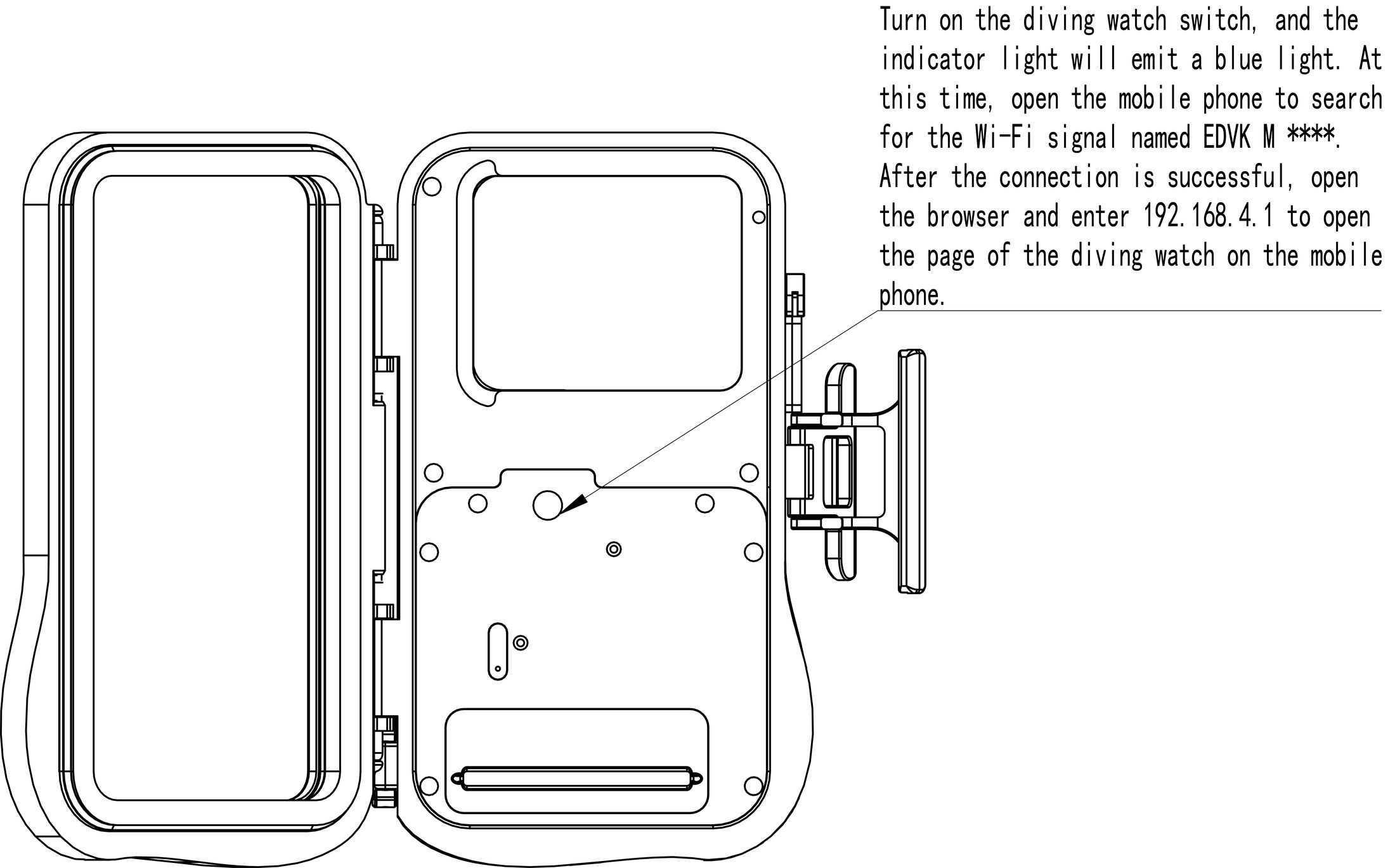

- 确认电池安装正确且电量充足，按下按钮，设备上电后创建 WiFi 热点。
- 在手机 WiFi 列表中选择 EDVK M，输入密码 88888888。
- 连接 WiFi 后，使用手机浏览器访问 192.168.4.1 进入仪表页面。
- 确认 SENSOR 显示在线或正常，深度接近 0.0m，气体和温度信息显示正常。
- 潜水前进入气体页，按实际气瓶设置并确认气体比例。
连接仪表连接 EDVK M 热点后，在手机浏览器进入仪表页面。

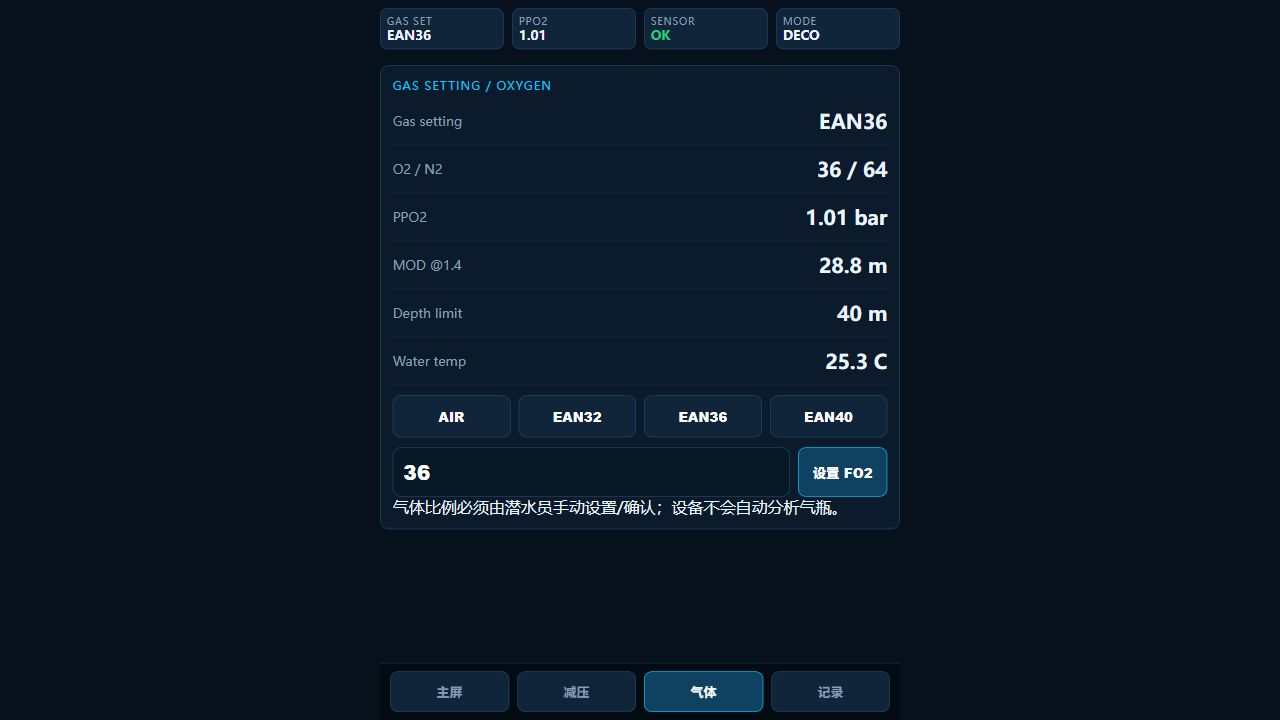

Web 仪表示例图示为手机端仪表界面，实际显示以当前固件和设置为准。
| 页签 | 主要内容 | 用途 |
|---|---|---|

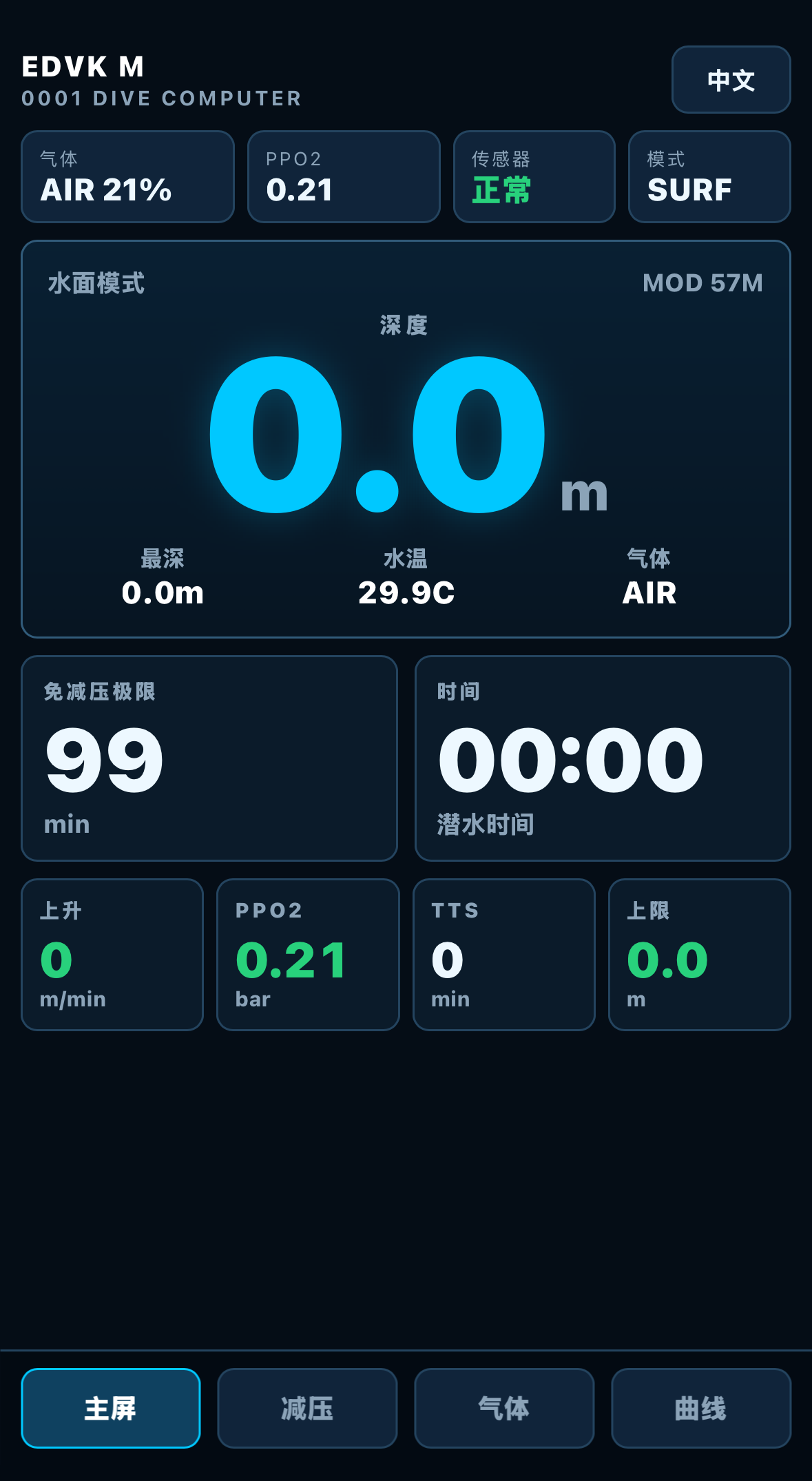

| 主屏 | DEPTH、MAX、TEMP、NDL / CEIL、TIME、ASC、PPO2、TTS | 潜水过程主要监看页面。 |

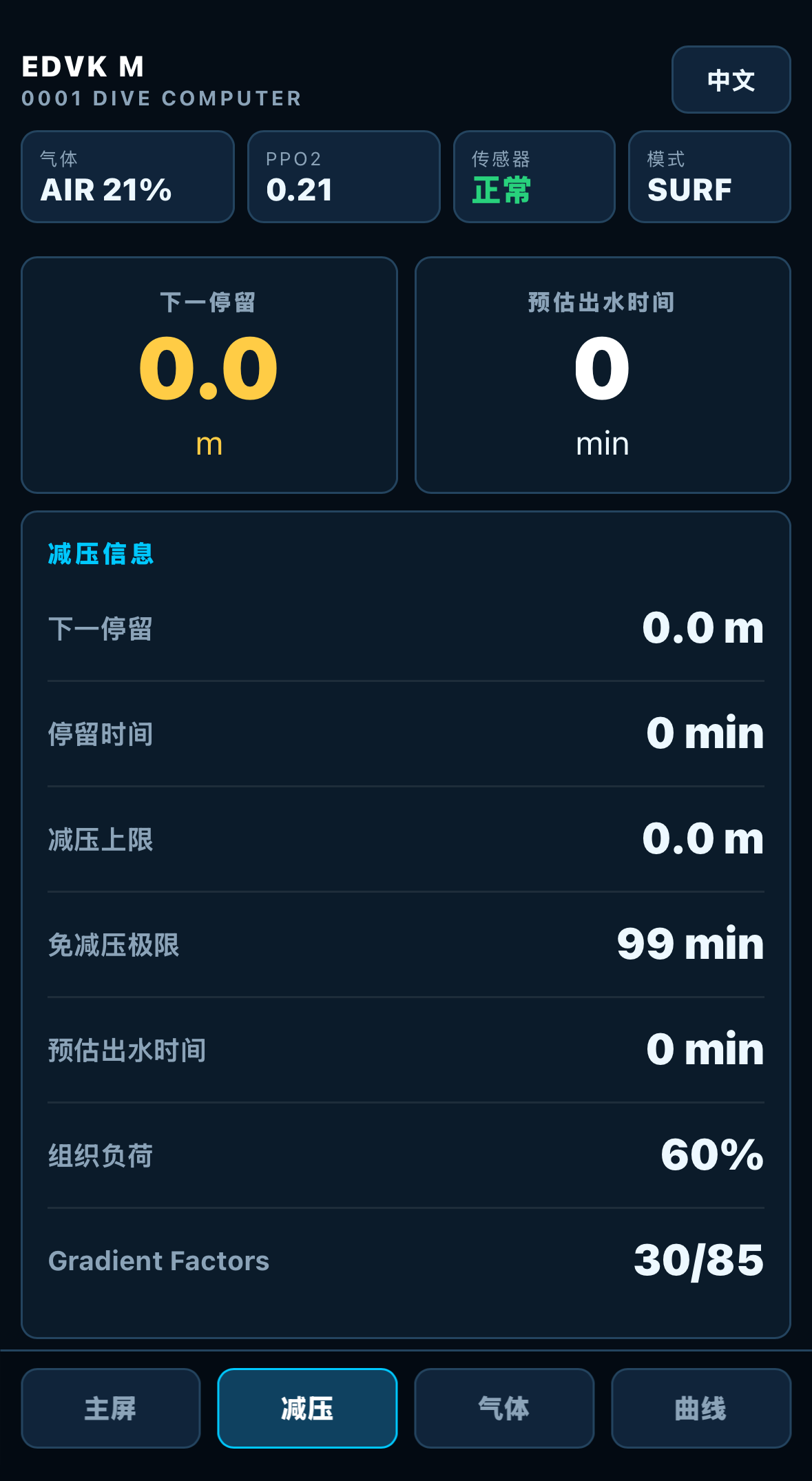

| 减压 | 下一停留、停留时间、减压上限、NDL、TTS、组织负荷、GF | 出现减压信息时查看详细提示。 |

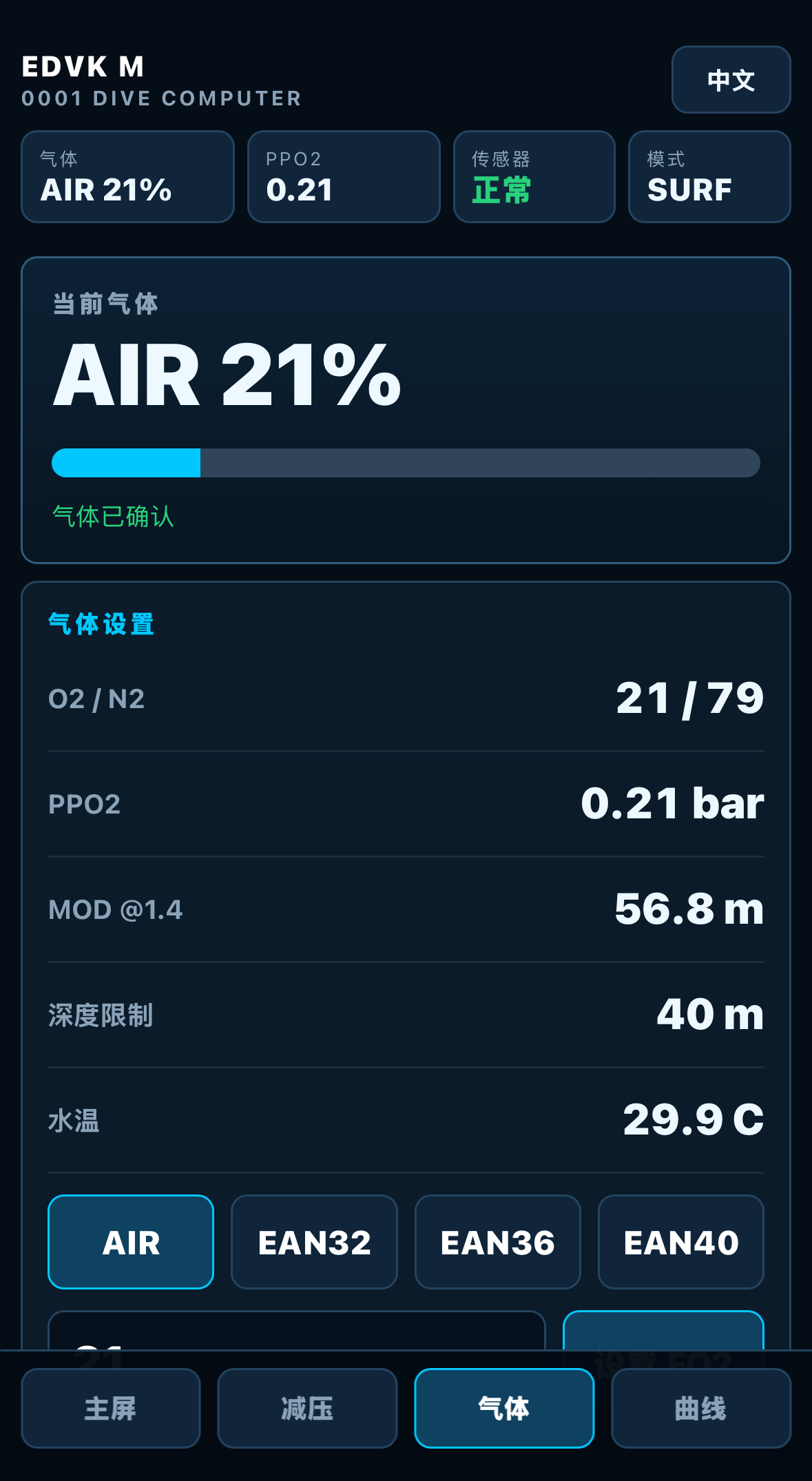

| 气体 | 当前气体、O2 / N2、PPO2、MOD、FO2 设置 | 潜水前设置和确认气体。 |

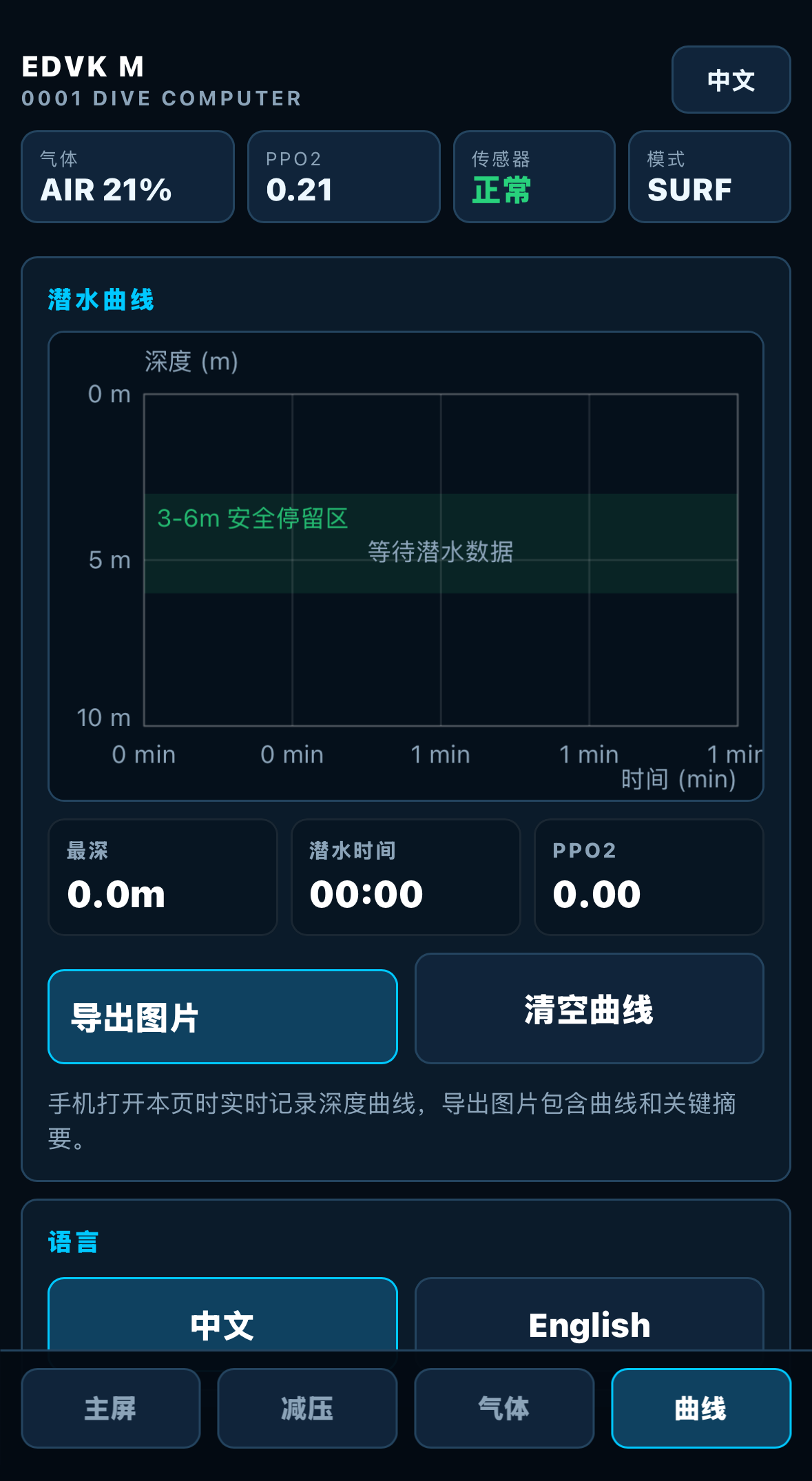

| 曲线 / 设置 | 潜水曲线、导出图片、清空曲线、语言、潜水摘要 | 记录和导出潜水曲线。 |
设备 WiFi 在 1 小时无手机连接时会自动关闭；进入潜水状态时会自动重新开启。若页面离线，请重新连接 EDVK M 热点并刷新浏览器。
14 气体设置与潜水计算
- 点击底部“气体 / Gas”页签。
- 根据实际气瓶选择 AIR、EAN32、EAN36 或 EAN40。
- 如使用其他比例，在输入框填入 18-40，再点击设置 FO2。
- 核对 O2 / N2、PPO2、MOD @1.4 与潜水计划一致。
- 潜水开始后气体设置会锁定，无法在潜水中修改。
错误的 FO2 设置会影响 PPO2、MOD、NDL 和减压提示。下水前必须以实际气瓶分析结果为准完成设置。
| 项目 | 逻辑 / 参数 |
|---|---|
| 潜水开始判断 | 当前深度达到约 0.5m 后进入潜水状态并开始计时。 |
| 水面重置 | 返回水面后约 5 分钟无潜水状态，潜水时间、最大深度和安全停留状态会重置。 |
| 减压模型 | Buhlmann ZH-L16C 氮气追踪，Gradient Factors 30/85。 |
| NDL 显示 | 免减压时间最大显示 99 min。 |
| TTS 估算 | 按约 9 m/min 计划上升速率，并包含安全停留或减压停留估算。 |
| MOD | 按 PPO2 工作限制 1.4 bar 计算最大操作深度。 |
15 安全停留、减压与报警
当本次潜水最大深度达到或超过 10m 时，设备会要求安全停留。安全停留区间为 3-6m，总时间为 180 秒，到达停留区后开始倒计时。
| 状态 / 报警 | 触发条件 | 操作 |
|---|---|---|
| 需要安全停留 | 最大深度达到 10m 且尚未完成安全停留。 | 上升至 3-6m，等待倒计时开始。 |
| 停留违规 | 安全停留未完成前上升到停留区以上。 | 返回 3-6m 停留区，并按训练流程处理。 |
| 减压模式 | 组织负荷产生减压上限。 | 查看减压页，不得上升到减压上限以上。 |
| 深度超限 | 当前深度达到 40m。 | 停止下潜，按计划缓慢上升。 |
| 上升过快 | 上升速率超过 18 m/min。 | 立即减缓上升速度，稳定深度。 |
| PPO2 超限 | 氧分压达到 1.60 bar。 | 降低深度或按混合气训练流程处理，必要时中止潜水。 |
| 传感器故障 | 压力读数异常、深度突变或连续无效读数。 | 停止依赖读数，使用备用仪表并中止潜水。 |
16 潜水曲线与记录导出
| 项目 | 操作 | 说明 |
|---|---|---|
| 记录 | 打开曲线页 | 保持手机浏览器页面打开，曲线会按实时数据记录。 |
| 导出 | 点击“导出图片” | 生成 EDVK Dive Profile 图片，可保存或分享。 |
| 清空 | 点击“清空曲线” | 清除手机浏览器内当前曲线缓存。 |
潜水曲线由手机浏览器实时记录。若手机未连接、页面未打开或浏览器被系统关闭，曲线可能不完整。
17 技术参数与售后信息
| 参数 | 说明 |
|---|---|
| 产品型号 | M31 / M32 / M33 / M34 / M32-D / M34-D |
| 电池规格 | 标准 18650 锂电池 |
| 充电接口 | USB Type-C，5V/1A 输入 |
| 防水等级 / 使用深度 | 60m |
| 产品重量 | M31 / M33 约 680g；M32 / M34 / M32-D / M34-D 约 960g |
| D 系列传感器 | MS5837 30BA 压力 / 深度传感器 |
| D 系列气体范围 | FO2 18%-40%；预设 AIR、EAN32、EAN36、EAN40 |
| D 系列减压模型 | Buhlmann ZH-L16C，GF 30/85 |
| 保修期 | 一年，具体以实际销售政策和订单信息为准。 |
不属于保修范围的情况包括：私自拆卸维修、不当充电、电池反装、进水后未及时处理、陆地环境长时间点亮导致灯珠损坏等。
